Котел зі збільшеною топкою Magnum SSF 20

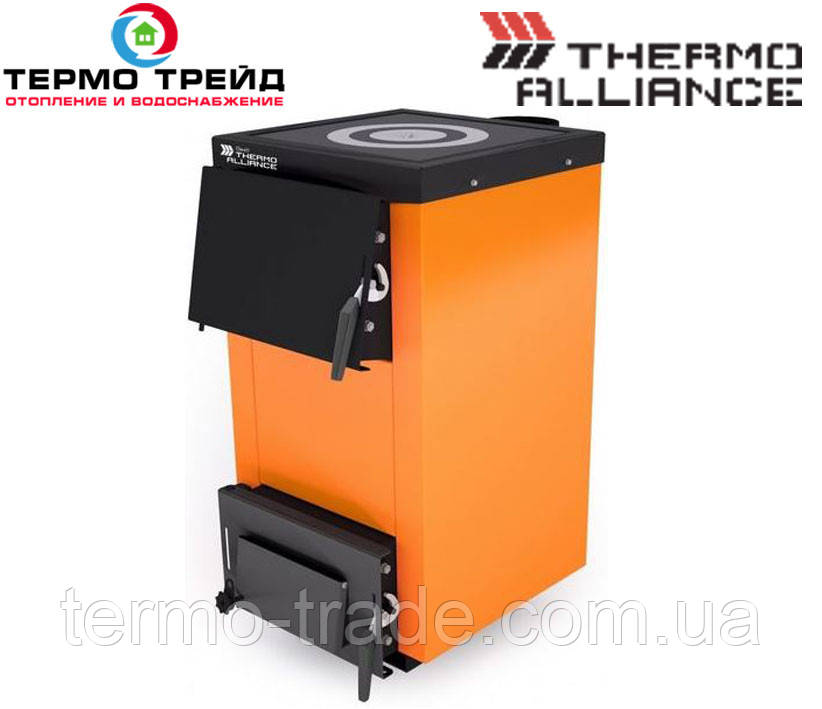

Твердопаливний котел THERMO ALLIANCE Magnum (Магнум) SSF 20 кВт — з чавунною плитою

Переваги котів Magnum (Магнум) SF 20

1. Призначені для автономних систем опалення потужністю до 16 кВт.
2. Зроблені з високоякісної котлової сталі 09Г2С завтовшки 4 мм.
3. Максимальний робочий тиск до 3 барів.
4. Збільшений ККД завдяки розвиненій площі поверхні теплообмінника.
5. Основне паливо — вугілля, дрова, брикети.
6. Тривалість горіння одного завантаження (на куті) до 8 годин.
7. Колосники гугунні.
8. Можливість під'єднання терморегулятора тяги.
9. Теплоізоляція стінок котла з мінеральної вати.
10. Наявність чавунної плити для приготування їжі.
11. Збільшені габаритні розміри топки на 15%, порівнюючи з аналогами на ринку.
12. У комплекті з котлом перехідник із квадратного перерізу димоходу під кругле з встановленою заслінкою.

Водяна сорочка

Котли виготовлені з листової сталі СТ3ПС, призначеної для роботи під час підви-шинних температур. З боку полум'я товщина корпусної сталі становить 4 мм, а із зовнішнього боку (водяна сорочка) — 3 мм.
Листи теплообмінника приварені з обох боків, а листи корпусу посилені стяжками. Конвекційні канали розташовані так, що їхнє очищення відбувається через дверцята завантаження.
Конструктивне рішення в котлі з чавунними колосниками дає змогу досягти високої ефективності завдяки нижньому згорянню та використанню симетричного потоку газу.

Дверки

Котли мають засипні дверцята та загальні дверцята для нижньої частини топки та попільника.
Всі дверцята мають керамічний ущільнювальний шнур, який забезпечує герметичність камери згоряння. Кріплення — дворок передбачає розташування ручки відкривання як ліворуч, так і праворуч від котла.
Також передбачена можливість регулювання прилягання дверей до фланцю лючка.

Засипні дверцята

Засипні дверцята призначені для засипання палива в топку котла, а також чищення нагрівальних поверхонь топки.

Дверцята поличника

Дверцята зольника є загальними для попільника та нижньої частини топки. Відкривши їх, отримуємо одночасний доступ до обох камер. Ці дверцята слугують для виїмки золи, утвореної в процесі спалювання. У дверцятах є додаткова заслінка для контролю подавання повітря.

Дверцята топки

Дверцята топки призначені для поділу камери топки та попільника, вони легко знімні та за потреби замінюються.

Димохід

Котел має приварений боров, який є елементом, що відводить гази з котла в напрямку каналу димовідведення. Боров має димову заслінку, що слугує для регулювання тяги диму.

Порт під вентилятор

На заслінці піддувала встановлений порт під відцентровий вентилятор, який дає змогу встановити автоматику на котел.

Порт під ТЕН

Встановлений у задній частині котла праворуч. Діаметр приєднання 1 1/4" різь внутрішня. Слугує для під'єднання електричного ТЕНа.

Схема котла Магнум 20

Комплект постачання відповідає комплекту постачання від заводу-виробника.

1. котел твердопаливний водогрійний опалювальний — 1 шт.;
2. кочерга для чищення та видалення золи — 1 шт.;
3. піддон для збору золи — 1 шт.;
4. термометр механічний — 1 шт.;
5. ручка до дверцят — 2 шт.;
6. ущільнювальний азбокартон — 1 компл.;
7. посібник з експлуатації — 1 шт.;
8. перехідник димоходу — 1 шт.
