Котел Magnum V 3.0 SF 16 (4 мм) Thermo Alliance

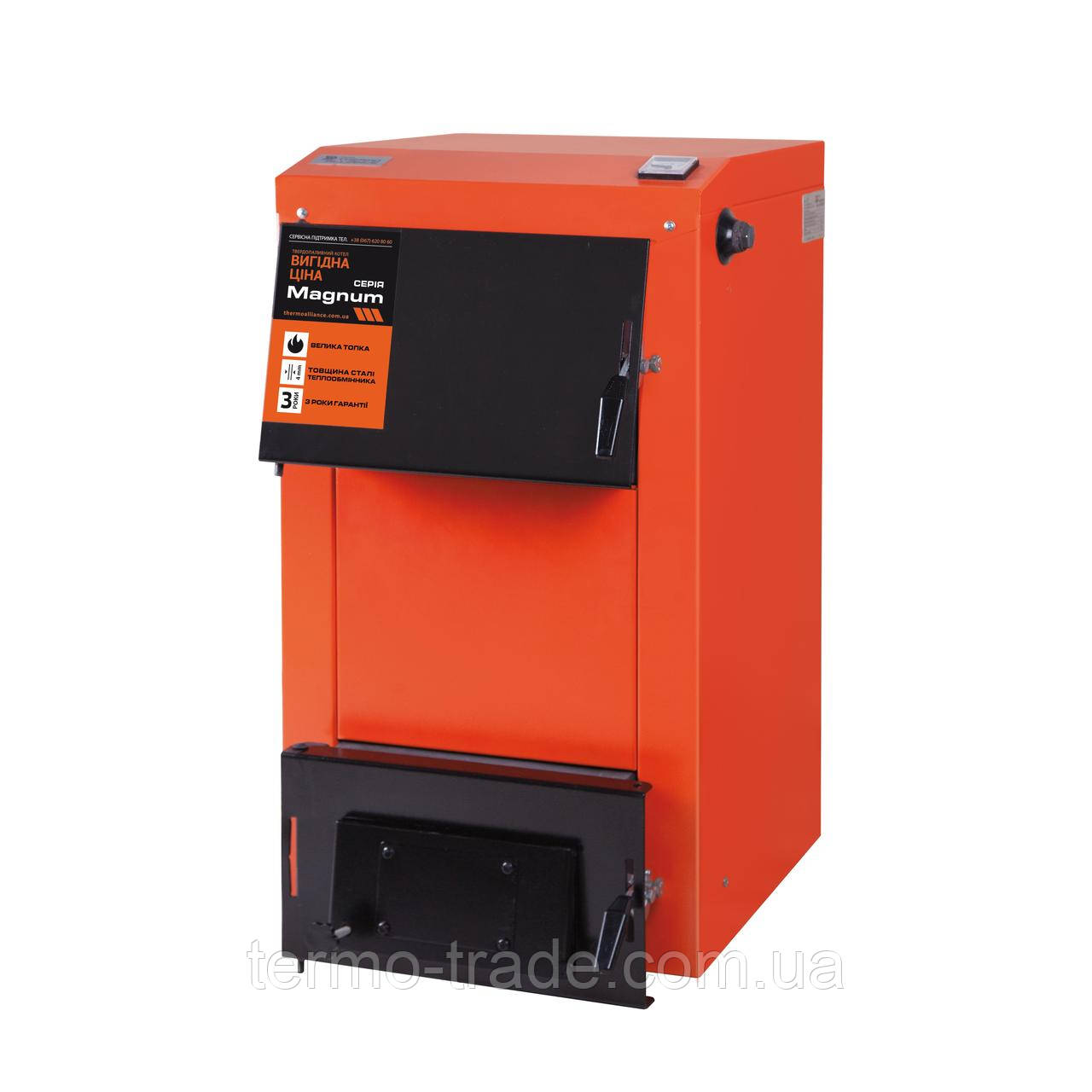

Твердопаливний котел THERMO ALLIANCE Magnum (Магнум) V 3.0 SF 16

Переваги котів Magnum (Магнум) SF 16

1. Призначені для автономних систем опалення потужністю до 16 кВт.
2. Зроблені з высосокачественной котлової сталі 09Г2С товщиною 4 мм.
3. Максимальний робочий тиск до 3 барів.
4. Підвищений ККД за рахунок розвиненої площі поверхні теплообмінника.
5. Основне паливо - вугілля, дрова, брикети.
6. Тривалість горіння одного завантаження (на вугіллі ) до 8 годин.
7. Колосники гугунные.
8. Можливість підключення терморегулятора тяги.
9. Теплоізоляція стінок котла з мінеральної вати.
10. Наявність чавунної плити для приготування їжі.
11. Збільшені габаритні розміри топки на 15% у порівнянні з аналогами на ринку.
12. У комплекті з котлом перехідник з квадратного перерізу димоходу під кругле з встановленою заслінкою.

Водяна сорочка

Котли виготовлені з листової сталі СТ3ПС, призначеної для роботи при підвищених температурах. З боку полум'я товщина корпусної сталі становить 4 мм, а із зовнішньої сторони (водяна сорочка) – 3 мм.
Листи теплообмінника приварено з обох сторін, а аркуші корпусу посилені стяжками. Конвекційні канали розташовані так, що їх очищення проводиться через дверцята завантаження.
Конструктивне рішення в котлі з чавунними колосниками дозволяє досягти високої ефективності за рахунок нижнього згоряння і використання симетричного потоку газу.

Дверки

Котли мають засипні дверцята, та загальні дверки нижній частині топки і зольника.
Всі двері мають керамічний ущільнювальний шнур, який забезпечує герметичність камери згорання. Кріплення дверцят передбачає розташування ручки відкривання як ліворуч, так і праворуч від котла.
Також передбачена можливість регулювання прилягання дверей до фланця люка.

Засипні дверцята

Засипні дверцята призначені для засипки палива в топку котла, а також чищення нагрівальних поверхонь топки.

Дверцята зольника

Дверцята зольника є загальними для зольника і нижньої частини топки. Відкривши їх, отримуємо одночасний доступ до обох камер. Ці двері служать для вилучення золи, утвореної в процесі спалювання. У дверцятах є додаткова заслінка для контролю подачі повітря.

Дверки топки

Дверки топки призначені для поділу камери топки і зольника, вони легко знімаються і при необхідності замінюються.

Димар

Котел має приварений борів, який є елементом, відводить гази з котла в напрямку каналу димовідводу. Борів має димову заслінку, яка служить для регулювання тяги диму.

Порт під вентилятор

На заслінці піддувала встановлений порт під відцентровий вентилятор, який дозволяє встановити автоматику на котел.

Порт під ТЕН

Встановлений в задній частині котла праворуч. Діаметр підключення 1 1/4" внутрішня різьба. Служить для підключення електричного Тена.

Схема котла Магнум 20

Комплект поставки відповідає комплекту постачання від заводу-виробника.

1. котел твердопаливний водогрійний опалювальний – 1 шт.;
2. кочерга для чищення та видалення золи – 1 шт.;
3. піддон для збору золи – 1 шт.;
4. термометр механічний – 1 шт.;
5. ручка до дверцят – 2 шт.;
6. ущільнювальний асбокартон – 1 компл.;
7. керівництво з експлуатації – 1 шт.;
8. перехідник димоходу – 1 шт.

Технічні характеристики Магнум 16
