Модульні котельні Altep (Альтеп)

Модульні котельні Altep (Альтеп) від 50 кВт до 2 МВт

Призначення модульної котельної Альтеп.

Основне призначення блоково-модульної котельної — автономне тепло- та водопостачання окремих будівель і споруд. Транспортабельні котельні постачаються на об'єкт у зібраному вигляді та повністю готові до експлуатації. Модульна котяча має велику перевагу перед централізованим теплопостачанням і має низку економічних вигод:

• Власність.  Модульні коляльні виготовляються індивідуальним замовленням. Після виготовлення и встановлення котельна переходить у власність замовника.

• Ефективність.  Модуль з котеллю розташовується безпосередньо поруч зі споживачем тепла, що мінімізує довжину теплотраси та унеможливлює великі тепловтрати. Використання в котельній передових технологій автоматизації спалювання палива дає змогу знизити споживання енергоресурсів. Система розрахунку палива дає змогу використовувати котельну як у режимі заощадження, так і в режимі максимального пікового навантаження. Модульна стійка до впливу довкілля, оскільки має гарну гідро- і шумоізоляцію.

• Пожежобезпека.  Блоково-модульна котельна розташована за межами опалюваного приміщення, що зводить до мінімуму пожежну небезпеку споживача тепла.

• Мобільність. Модульна кальна, упродовж усього терміну експлуатації, може змінити місце встановлення. Такі кельні постачаються як готовий виріб і потребують додаткового проєктування. Потрібна тільки "прив'язка" на місцевості.

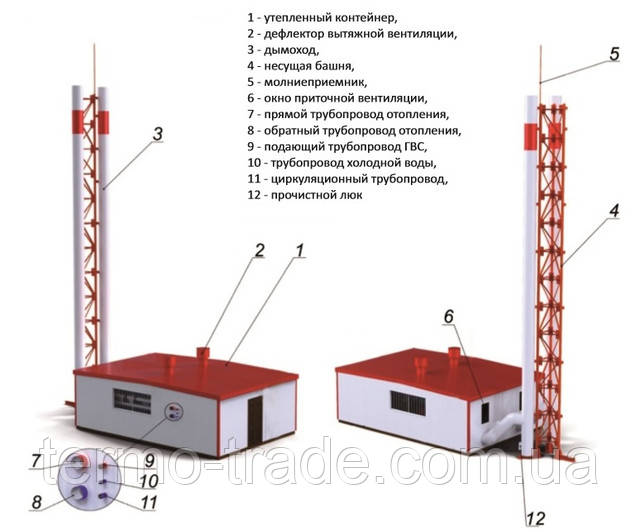

Характеристики модульної котельної Альтеп:

Модульні котячі постачаються на об'єкт як один або кілька боків-модулів, які легко та швидко монтуються на місці в єдине ціле. Монтаж котельний проводиться на запланованому майданчику, згідно з проєктом прив'язки до місцевості.

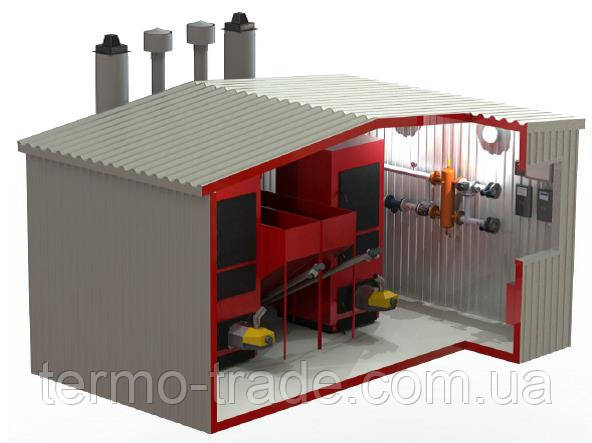

Зовнішній вигляд модульної котельної Альтеп:

Комплектація модульної котельної Альтеп:

1. Модульна будівля

Будова модульної котельної — це жорсткий металевий каркас облитований сендвіч панелями завтовшки 80 мм (лист профнастилу з утеплювачем із негорючийих мінераліватних плит). Каркас має спеціальні кріплення для навантаження та транспортування модуля. Дно модуля виготовляють з гідроізоляційних матеріалів.

2. Система електроживлення й освітлення модульної котельної.

Електропостачання модульною котеллю відбувається від розподільного силового щита, встановленого в модулі. Для забезпечення роботи кісткового обладнання необхідне живлення електромережі 220 В (380 В), 50 Гц.

Категорія надійності електропостачання — ІІ. Електричні навантаження визначаються згідно з нормами ДБН 2.5 23-2003.6.

Кабелі та дроти прокладаються в спеціальних коробах і рукавах.

Для освітлення модуля монтуються світильники як усередині, так і зовні.

3. Система підготовки води

Для заповнення контурів циркуляції котлів модульну коляску необхідно живити системою водопроводу з тиском від 1,7 до 5,0 бара. Вода має подаватися в систему опалення очищеною й пом'якшеною.

Для хімічної підготовки води в систему модульної котельної монтують встановлення пом'якшення води з регенерацією, а також підживлювальний насос і ємність для підготовленої води.

4. Димохід

Внаслідок роботи модульної котельної утворюються відходи горіння (сажа, попіл, вуглекислий газ, окис азоту та інше). Газоподібні відходи виводяться з котельною через димову трубу. Димохід має забезпечувати якісне розсіювання токсичних продуктів згоряння. Крім того, димова труба має забезпечувати природну тягу для нормальної роботи твердопаливного котла.

             а)                       б)                                 в)                                  г)

Димова труба: а - одноащова; б - двомащова; у - чотиримащова; г-настінного кріплення

5. Система опалення та вентиляції

Опалення приміщення модульною котельною Альтеп здійснюється завдяки тепла, що виділяється від встановленого обладнання й трубопроводів. Для безаварійної роботи обладнання температура в модулі не має опускатися нижче +5 °C. Для підтримки цієї температури в модульній котельній встановлюються електричні нагрівачі потужністю 2 кВт, які автоматично вмикаються в роботу під час зниження температури в приміщенні нижче заданої.

Модульна кальна обладнана системою припливно-витяжної вентиляції. Приток здійснюється через жалюзійні решітки, витяжка — через дефлектори, встановлені на даху модуля. Вентиляція розрахована на підтримку в приміщенні триразовою зміни повітря на годину, необхідного для підтримки горіння палива.

6. Система автоматизації

У модульній котельній встановлюється щит для автоматичного керування. На щиті фіксується режим і параметри роботи основного обладнання котельної.

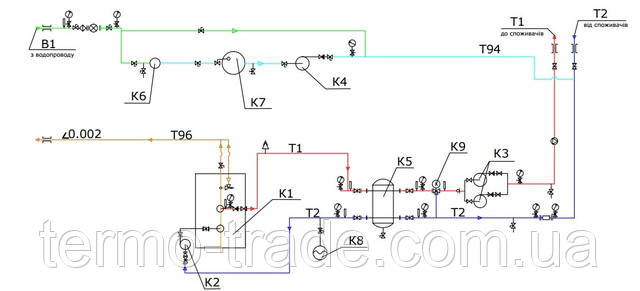

Теплова схема модульної котельної Альтеп:

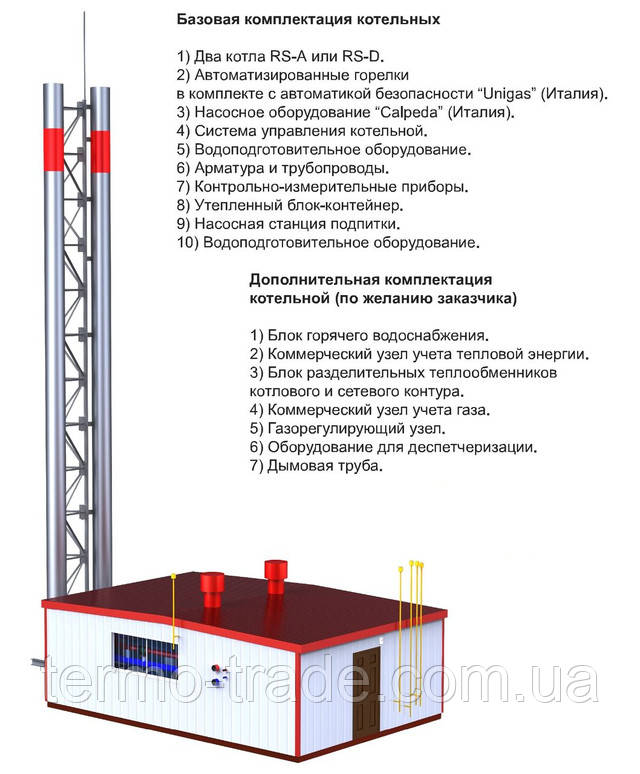

Комплектація модульної котельної Альтеп:

Транспортування модульною котеллю:

Модульні коляльні можна транспортувати всіма різновидів транспорту без обмеження за відстанню доставки. Транспортується кальна на платформі з дотриманням правил проїзду великогабаритних і важковагових транспортних засобів автомобільними дорогами, вулицями та залізничним переїздам, затверджені рішенням Кабінет Міністрів України від 18.01.2001 No 30

Модульна кальна постачається Заказчику, надрукованої на заводі-виробнику. Всі технологічні отвори закриваються заглушками.
