Пелетний котел Альтеп Duo Pellet N 27 кВт
105 200 ₴
- Під замовлення
- Код: Altep КТ-2ЕSHN 27
- +380 (98) 662-77-37Київстар
- +380 (93) 264-95-55Life, Viber
- +380 (44) 333-95-01

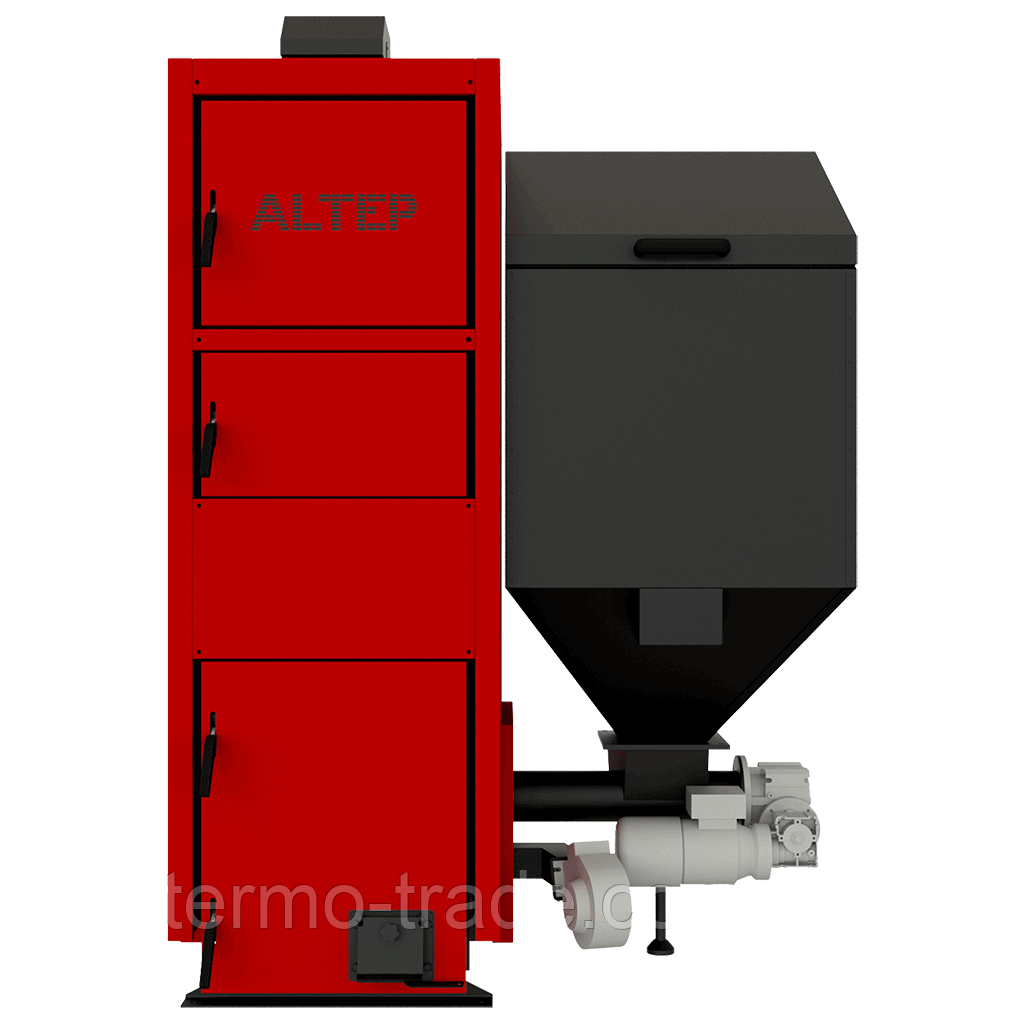

Пелетний котел Altep Duo Pellet N 27 кВт
Купуючи котел Альтеп у компанії ТОВ "Торговий дім "Термо Трейд", Ви гарантовано отримаєте:
- безплатну адресну доставку в будь-яку точку України, без переплат і передоплат;
- можливість компенсації до 70% вартості за державною програмою енергоощадження від Прощадбанка;
- офіційну гарантію 5 років і сервіс.
Основні переваги котла Altep Duo Pellet N:
- Високий ККД (до 91%);
- Укомплектований якісною автоматикою;
- Подовжена топка з водоохолоджуваними колосниками;
- Тривалий термін горіння на одному завантаженні — в автоматичному режимі до 5 діб;
- Можливість повного або часткового аварійного вимкнення котла в разі виникнення неполадок в електромережі;
- Зручний доступ до конвекційних каналів для очищення;
- Режим автоматичного регулювання функцій циркуляційного насоса.
Котли типу Duo Pellet N призначені для опалення житлових будинків та промислових споруд в автоматичному режимі. Паливо для роботи котла транспортується автоматично за допомогою шнекового пристрою подавання з паливного бункера, який розташований поруч із котлом. Основним паливом для котлів типу Duo Pellet N є деревні пелети розміром 5,5-25 мм.
Опис конструкції котла Altep Duo Pellet N
Котел опалювальний типу Duo Pellet N є низькотемпературним котлом з автоматичною системою подавання палива в топкову камеру. Котел обладнаний корпусом, що охолоджується водою, виготовленого зі сталевих листів.
Корпус котла має подвійні стінки, які розділені водяною перегородкою. Точна камера розташована під високоефективним чотириходовим теплообмінником.
Ефективна робота котла забезпечується завдяки:
- Шнекового (вінтового) механізму подавання палива, який працює завдяки мотор-редуктору;
- Самоочищуваної чавунної топки-реторти, виробленої у формі келиха;
- Вентилятора, що нагнітає повітря в топку-реторти;
- Електронного контролера температури.
Паливо для процесу спалювання подається автоматично з розташованого в котла бункера для палива за допомогою гвинтового (шнекового) механізму подавання. У чавунній реторці відбувається процес спалювання палива за участю повітря, який надходить завдяки припливу вентилятора. Для рівномірного розподілу продуктів згоряння за теплообмінником у котлах використовується підвісна металева плита — дефлектор.
Зола, що утворюється в кінцевій фазі згоряння, переміщається на краї реторти та зсипається в нижню частину корпусу котла, у якій розташована висувна полиця для золи — попільник.
Особливості обслуговування котла Altep Duo Pellet N
Обслуговування котла полягає в періодичному додаванні палива в бункер і усунення золи з поличної полиці без потреби погашення котла. Після розпалювання котла не потрібне постійного перебування в приміщенні обслуговчого персоналу. Експлуатація котла може відбуватися безперервно під час усього опалювального сезону. Котел може також працювати після опалювального сезону в системі з бойлером на гаряче водопостачання.
Чотириходова конструкція конвективної частини (теплообмінника) котла забезпечує повне використання тепла.
Димові гази виходять у димохід через боров, розташований у задній частині котла. Боров має дросельний клапан продуктів згоряння — шібер, який у разі занадто високої тяги в димоході дає можливість її знизити через часткове перекриття вихідного отвору борова.
У комплекті з котлом постачається бачок аварійного охолодження, датчик якого постійно вимірює температуру в бункері для палива, і в разі високих її значень (зайняло паливо в трубі між бункером і ретортою), здійснює подавання порції води з свого корпусу в трубу.
Технічні характеристики котла Альтеп Duo Pellet N
Параметри | Ед. изм. | Норма для KT-2ESHN | ||||||||||
Номінальна потужність котла | кВт | 15 | 21 | 27 | 33 | 40 | 50 | 62 | 75 | 95 | 120 | |
Площа теплообмінника | м2 | 1,9 | 2,3 | 2,6 | 3,1 | 3,6 | 4,5 | 5,0 | 6,0 | 8,2 | 9,3 | |
Місткість бункера для палива | дм3 | 215 | 215 | 240 | 310 | 340 | 380 | 460 | 540 | 620 | 620 | |
Розмір додаткової топки | глибина | мм | 400 | 450 | 450 | 520 | 600 | 600 | 650 | 750 | 820 | 950 |
ширина | мм | 320 | 320 | 370 | 370 | 370 | 420 | 500 | 500 | 640 | 640 | |
висота | мм | 310 | 310 | 360 | 360 | 350 | 350 | 320 | 320 | 300 | 300 | |
об'єм | дм3 | 39 | 44 | 60 | 69 | 77 | 88 | 104 | 120 | 157 | 182 | |
Водяна ємність котла | л | 84 | 92 | 105 | 120 | 135 | 162 | 194 | 220 | 290 | 328 | |
Вага котла без води | кг | 430 | 460 | 490 | 520 | 580 | 800 | 860 | 920 | 1200 | 1300 | |
Температура топкових газів | °C | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | |
Рекомендована мін. температура води | °C | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | |
Максимальна температура води | °C | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
Номінальний робочий тиск води | МПа | 0,15 | 0,15 | 0,15 | 0,15 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | |
Споживання електроенергії, не більш ніж | Вт | 180 | 180 | 180 | 180 | 180 | 180 | 350 | 350 | 430 | 430 | |
Зовнішні розміри борова (діаметр) | мм | 159 | 159 | 178 | 178 | 219 | 219 | 248 | 248 | 298 | 298 | |
Діаметр патрубків мережевої води (Ду) | мм | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 80 | |
Рекомендовані параметри димохода | ||||||||||||
площа перерізу | см2 | 201 | 201 | 248 | 248 | 377 | 377 | 452 | 452 | 660 | 660 | |
внутрішній діаметр | мм | 160 | 160 | 180 | 180 | 220 | 220 | 250 | 250 | 300 | 300 | |
висота (мінімодопустима) | м | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 |
Габаритні розміри котла Альтеп Duo Pellet N:
Параметри | Ед.изм. | Норма для KT-2ESHN | |||||||||
Габаритні розміри | мм | 15 | 21 | 27 | 33 | 40 | 50 | 62 | 75 | 95 | 120 |
B | мм | 1140 | 1140 | 1150 | 1190 | 1190 | 1290 | 1580 | 1620 | 1700 | 1700 |
B1 | мм | 540 | 540 | 560 | 570 | 570 | 610 | 720 | 720 | 860 | 860 |
H | мм | 1580 | 1580 | 1630 | 1680 | 1680 | 1720 | 1800 | 1910 | 2110 | 2110 |
H1 | мм | 1530 | 1530 | 1580 | 1630 | 1630 | 1680 | 1760 | 1790 | 1990 | 1990 |
H2 | мм | 1385 | 1385 | 1435 | 1485 | 1465 | 1515 | 1565 | 1595 | 1780 | 1780 |
H3 | мм | 435 | 435 | 435 | 435 | 435 | 435 | 435 | 435 | 465 | 465 |
L | мм | 880 | 930 | 930 | 1000 | 1080 | 1080 | 1180 | 1280 | 1380 | 1510 |
L1 | мм | 630 | 680 | 680 | 750 | 830 | 830 | 910 | 1010 | 1080 | 1200 |
D | мм | 159 | 159 | 178 | 178 | 219 | 219 | 248 | 248 | 298 | 298 |

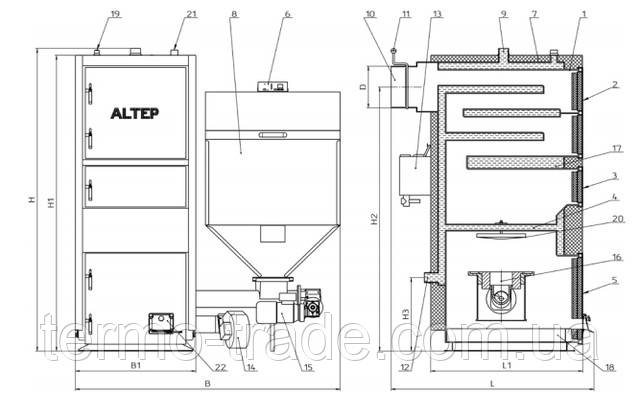

Зовнішній вигляд і основні елементи котла Альтеп Duo Pellet N:
- Корпус котла;
- Дверцята конвективної частини котла;
- Дверцята топки;
- Колосникові грати;
- Дверцята зольника;
- Контролер;
- Теплоізоляція корпуса;
- Бункер для палива;
- Патрубок прямої мережної води;
- Борів;
- Шибер;
- Патрубок зворотної мережної води;
- Бачок аварійного охолодження;
- Вентилятор;
- Мотор-редуктор шнекового пристроєм;
- Чавунна реторта;
- Водяна оболонка;
- Зольник;
- Штуцер під запобіжний клапан;
- Чавунний дефлектор;
- Штуцер для регулятора тяги;
- Клапан подачі повітря.
Автоматика до котлам Altep Duo Pellet N — ТРІО. Основні функції:
- Плавне регулювання обертів вентилятора
- керування поданням типу «шов»
- керування насосом ЦО
- керування насосом ГВС
- вибір палива: пелета/екогорошок (сортоване вугілля)
- обслуговування PILOT або кімнатного термостата
- можливість погодного керування температурою котла*
- програмування контурами ЦО і ГВС
- режими роботи ТЛІТО (робота тільки насоса ГВС), ПРИЙМАЄ ГВС (догрівання насамперед ємності ГВС), ВІДСУТТВА ГВС (вимкнення насоса ГВС)
- система антизмерзання нижча за 5 °C
- контроль нестачі палива
- читане табло LCD
- легке в обслуговуванні меню

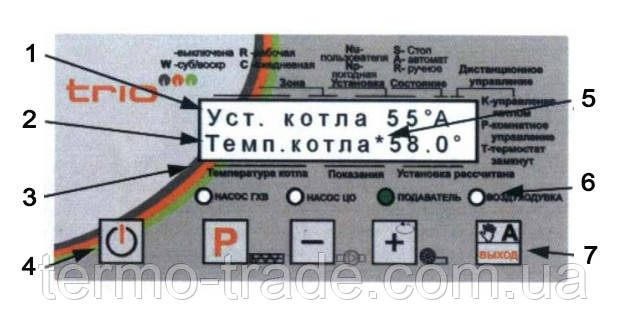

Розташування елементів на передній панелі контролера.
- Задана температура котла
- Поточна температура в котлі
- LCD-дисплей
- Вимикач контролера
- Блімаюча зірочка котла вказує на те, що задана температура в котлі досягнута
- Сигнальні діоди
- Кнопки клавіатури
Особливості встановлення котла Altep Duo Pellet N
Не потрібен спеціальний фундамент для встановлення котла. Рекомендується встановити його на бетонному підвищенні заввишки 20 мм, проте можливе встановлення котла безпосередньо на вогнестійкій підлозі. Основа, на якій встановлюється котел, має бути рівною, а міцність підлоги (перекриття) має бути достатньою, щоб витримати масу котла з урахуванням води в ньому та палива в бункері. Котел має бути встановлений так, щоб було можливо легке й безпечне обслуговування топки, зольника, завантаження палива та чищення котла. Відстань котла від стін котельною має бути не менш ніж 1 м.
Під'єднання котла до димоходу
Спосіб виконання димового каналу та під'єднання до нього котла мають відповідати вимогам СніП II-35-76 "Кольні установки". Котел треба під'єднати безпосередньо до димоходу за допомогою димового каналу у формі сталевої труби (з термостійкістю понад 400 °C) з діаметром. Місце з'єднання каналу з Боровимом треба ретельно ущільнити. Висота та переріз димоходу та точність його виконання надають неабиякий вплив на правильну роботу котла, тому потрібно забезпечити правильне дотримання необхідної величини тяги топкових газів.
Занадто мала тяга може також сприяти утворенню сажі, що осідає в конвекційних каналах котла.
Якщо тяга в димоході занадто висока, це призводитиме до надмірного засмоктування повітря в реторту ззовні, збільшуючи теплові втрати, і це буде впливати на збільшення кількості пилу. Димовий канал обладнаний вбудованим дросельним клапаном продуктів згоряння, який у разі занадто високої тяги в димоході перекриває її.
У разі, коли немає можливості забезпечити рекомендовані параметри димоходу, а є проблеми з тягою димоходу, проявляється в неправильному роботі котла, можна застосувати витяжний вентилятор топкових газів або димохідну насадку з вбудованим вентилятором, , яка підтримує та стабілізує тягу.
До комплекту постачання котла входять:
- Котел у зборі 1 шт.;
- Контролер 1 шт.;
- Вентилятор 1 шт .;
- Посібник з експлуатації 1 шт.;
- Паспорт 1 шт .;
- Бачок аварійного охолодження 1 шт.;
- Запобіжний клапан 1 шт. (Кроме котлів 95 і 120 кВт).
Контролер, вентилятор і запобіжний клапан постачаються в пакованні виробника.
Основні | |
---|---|
Тип топки | Закрита |
Тип котла | Тривалого горіння |
Потужність номінальна | 27 кВт |
Спосіб відведення відпрацьованих газів | Димар |
Вид пального | Тверде |
Спосіб установки | Підлоговий |
Матеріал теплообмінника | Сталь |
Країна виробник | Україна |
Автоматична подача палива | Так |
Призначення котла | Одноконтурний |
Гарантійний термін | 36 міс |
Теплоносій | Вода |
Виробник | Altep |
- Ціна: 105 200 ₴
