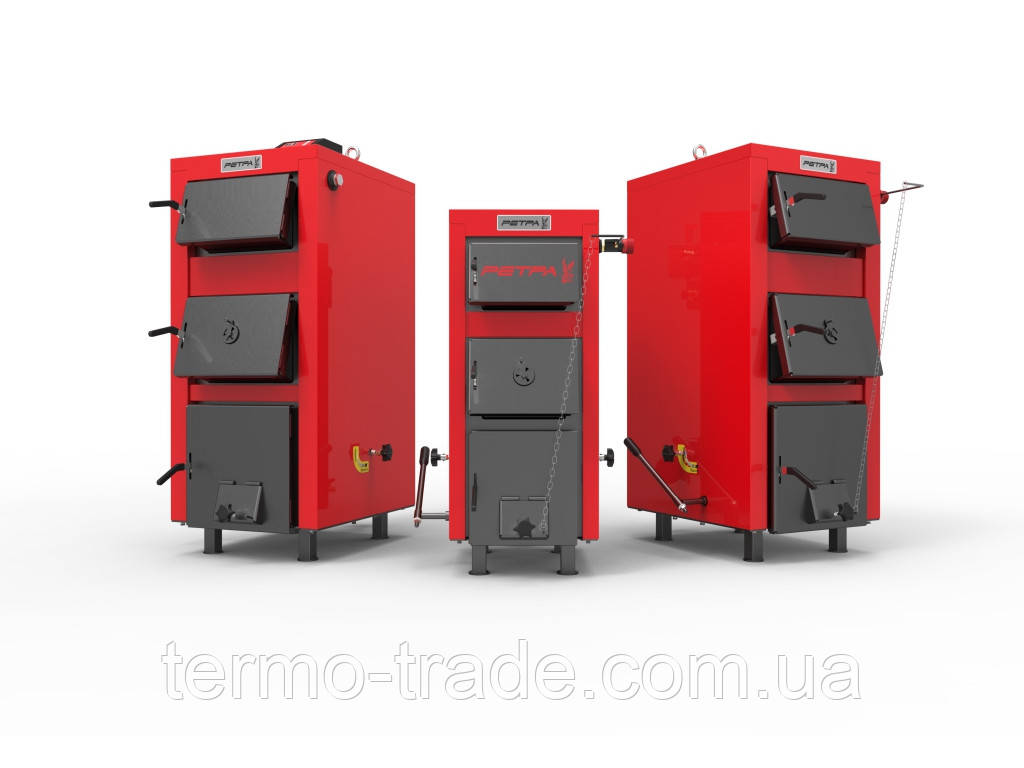

Котел твердопаливний РЕТРА-5М PLUS 25 кВт

Котлы предназначены для роботи в системах центрального водного опалення з примусовою (закрита система опалення під тиском) або природна (відкрита система опалення) циркуляцією теплоносія житлових будинків, дач, виробничих і складських приміщень, торгових об'єктів, будівель соціального та адміністративного призначення.

Опціонально котли пристосовані до монтажу вентилятора та блока керування (контролера), який контролює процес горіння та роботу насосів центрального опалення (модель «Ретра-5М PLUS»). Котли моделі «Ретра-5М» працюють із механічним регулятором тяги та не потребують електроживлення.

Переваги котлів модельного ряду «Ретра-5М»:

• Конструкція котла дає змогу спалювати різні види палива (вук, брикети, дерево, відходи деревини).
• Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації димових газів, що неабияк подовжує термін експлуатації котла.
• Котел пристосований до експлуатації як із механічним регулятором тяги, так і системою електронного керування й подаванням повітря, який регулює процес спалювання.

СТРОННЯ КОТЛА

Сталевий теплообмінник (1) складається з двох частин, у нижній частині міститься камера згоряння (2), у верхній розташовані прямі горизонтальні перегородки (3) (конвекторні камери), які утворюють конвективні канали теплообмінника. Прямі горизонтальні перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водяну сорочку». Процес горіння відбувається в камері згоряння на водоохолоджуваних колосникових решітках (22), під колосниковими решітками міститься камера піддувала (зольник) (11). Димові гази пройшовши конвективні канали теплообмінника потрапляють у димохід (4).



ПРИНЦИП РОБОТИ КОТЛА

Вода із системи теплопостачання надходить у котел через патрубок повороту (18), розтікається внутрішнім порожнем теплообмінника і, через його металеві стінки, відбирає тепло від палива, яке згоряє (контактним і радіаційним образам) у топці та газоподібних продуктів згоряння (конвективним способом в інших частинах теплообмінника). Нагріта вода через патрубок подавання (16) надходить у систему теплопостачання.

Роспалювання холодного котла можна проводить тільки вбідившись у тому, що котел герметичний і дійсно заповнений водою. Необхідно відкрити дверцятау піддувала. Розжгол необхідно проводити сухими дровами упродовж 0,5 год, домагаючись поступового підвищення температури води на виході з котла до 70 °C. Перший р.запалювання котлів моделі «Ретра-5М PLUS» проводиться без системи заточноювентиляції ( у разі вимкненого вентиляторе), регулюючи приплив повітря відчинянням дверцят піддувала, пам'ятаючи про ввімкнення насосів центрального опалення після перевищення температури на виході з котла вище 40 °C (у подальшому, під час використання вентилятора, насос, який має зв'язок із контролером, увімкнеться автоматично).

Перші 3-4 дні рекомендується безперервне горіння котла за температури води на виході 70-80 °C. Надалі можна зробити програмування роботи котла на електронному контріллере згідно з правилами, які представлені в інструкції до контролера ( електронного пульта).

Під час розпалювання не дозволено заповнювати всю камеру спалювання (дрова — 50% заповнення, вугілля, брикет — 30%).

Після розпалювання керування процесом і подаванням первинного та вторинного повітря в камеру згоряння відбувається в автоматичному режимі:

- в котлах моделі «Ретра-5М» за допомогою регулятора тяги;

-в котлах моделі «Ретра-5М PLUS» за допомогою електронного блока керування (контролера).

Система первинного та вторинного розподілу повітря в котлах моделі «Ретра-5М PLUS» дає можливість працювати котлу після щільного закриття всіх дворок і люків згідно заданим на контролері параметрами. Роль обслуговчого персоналу полягає тільки в своєчасному поповненні камери згоряння паливом.
