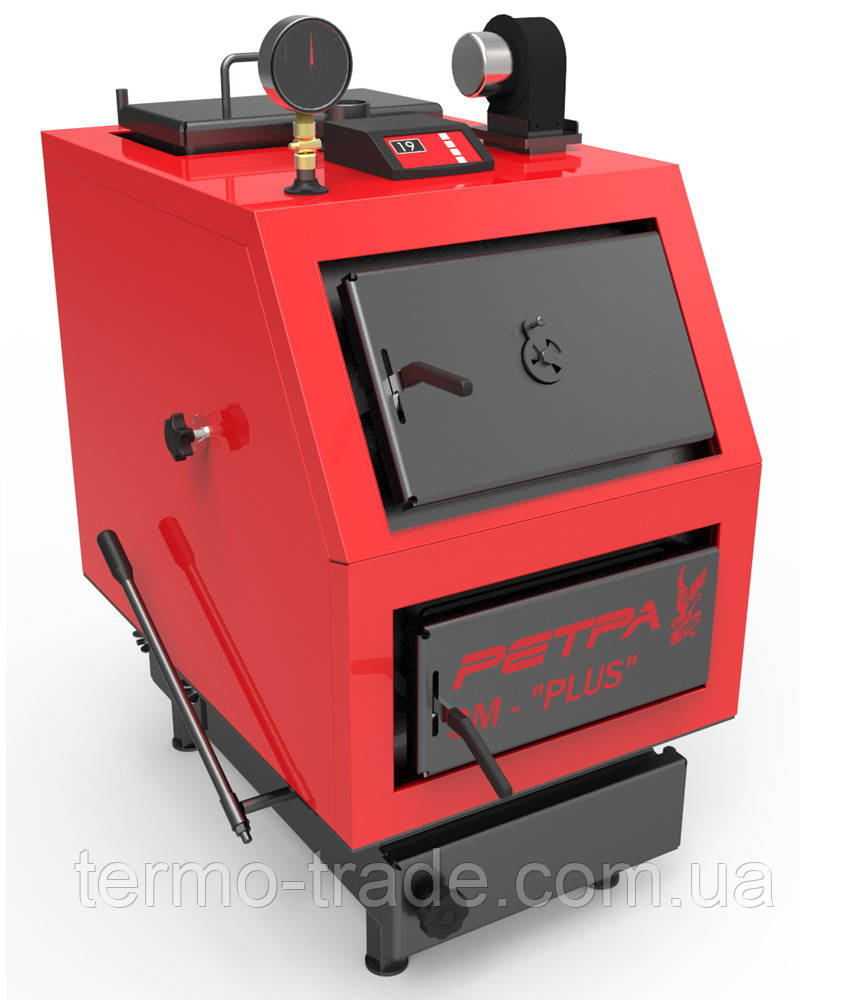

Котел твердопаливний РЕТРА-3М 65 кВт
85 950 ₴
- Під замовлення
- +380 (98) 662-77-37Київстар
- +380 (93) 264-95-55Life, Viber
- +380 (44) 333-95-01
Отримайте цю позицію безкоштовно при покупці «Котел твердопаливний РЕТРА-3М 65 кВт»
Паливо
Як сировина можна використовувати вугілля, антрацит, дрова, брикет, торф, відходи деревообробки, лузку брикетовану, солому, макулатуру — подавання палива ручне. Можливо використовувати паливну сировину з високою вологістю (60% і більше). ККД становить 86-93% залежно від типу палива.
Застосування
Використовується для центрального опалення індивідуального житла та житлових комплексів, адміністративних, промислових і складських приміщень, особливо деревопереробних підприємств, тваринних комплексів, павільйонів, теплиць, шкіл, магазинів, медичних установ.
Котли мають низку переваг:
- Коефіцієнт корисної дії до 86-93% завдяки конструктивним особливостям;
- Міцний корпус камери згоряння зі сталі завтовшки 5 мм забезпечує ресурс роботи обладнання 15 років і більше;
- Система розсіювання повітряного потоку по всьому об'єму топки, що забезпечує повне спалювання палива;
- Система настроювання потоків повітря під будь-який тип твердого палива та паливних відходів (дорова, брикет, вугілля, солома, біопаливо тощо);
- Електронне керування примусовим подаванням повітря з можливістю встановлення кліматичного терморегулятора та функції дистанційного керування;
- П'ять років гарантії на теплообмінник!
- Можливість очищення колоникової решітки та шевіння палива в процесі роботи (механічнийрушник);
- Система закрепу винесення тепла з димовими газами, температура яких у стабільному режимі котла становить 90-110 ОС;
- Розове завантаження палива становить від 7-36 годин;
- За потреби котли обладнуються системою автоматичного подавання палива.
Загальні характеристики

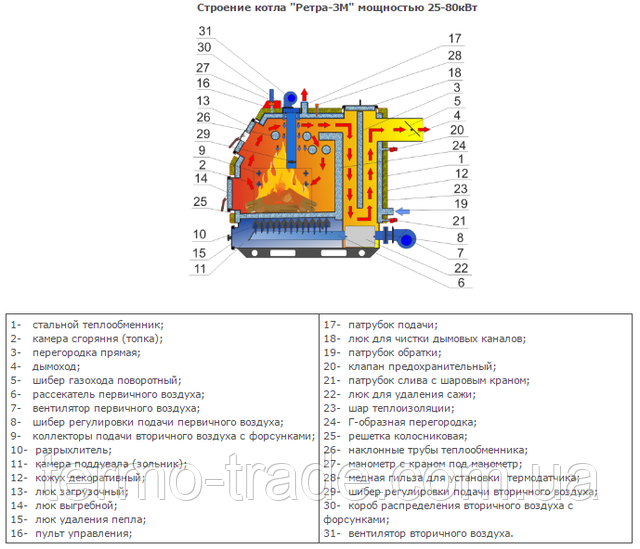

Котел «Ретра-3М» являє собою конструкцію з міцного листового металу з дуже розвиненою поверхнею приймання тепла. Котел має трикамерну структуру. Перша камера (топка) має великий об'єм, що дає змогу максимально продовжити період згоряння одноразового завантаження палива. У зв'язку з чим, після розпалювання немає потреби в постійному обслуговуванні. Друга камера виконує функцію відбору тепла від продуктів згоряння. Колосники обладнані механічним розпушувачем. Для інтенсифікації процесу горіння встановлені вентилятори, що дають повітря через повітряні канали на всьому об'ємі топки. Корпус котла теплоізольований.
Технічні характеристики котлів модельного ряду "Ретра-3М" потужністю 25-98 кВт
Найменування параметрів і розміру |
Модельний ряд «Ретра-3М», кВт |
||||||
Ретра |
Ретра |
Ретра |
Ретра |
Ретра |
Ретра |
Ретра |
|
1. Тип палива |
Вугілля буре, вугілля кам'яне, антрацит, торфобрикет, дрова, відходи деревообробки, лузок брикетована, соло |
||||||
2. Номінальна теплопродуктивність, |
25 |
32 |
40 |
50 |
65 |
80 |
98 |

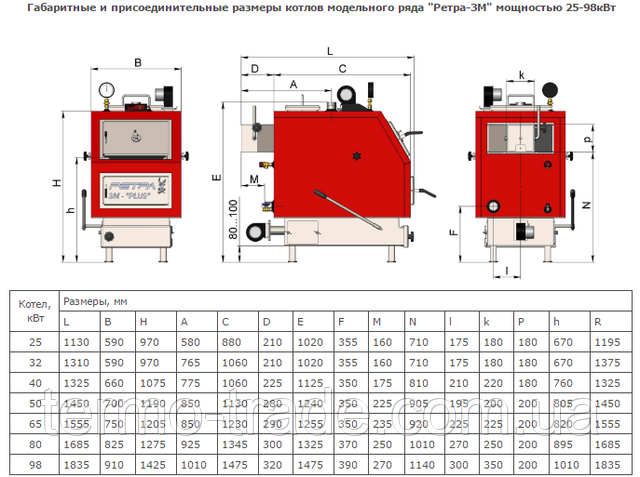

3. Загальні габарити котла |
1165 |
1345 |
1360 |
1485 |
1595 |
1720 |
1870 |
4. Розмір топки, мм: - довжина (глибина) - ширина - висота |
455 |
605 |
605 |
510 |
705 |
805 |
905 |
400 |
400 |
470 |
605 |
560 |
635 |
715 |
|
375 |
320 |
480 |
560 |
490 |
495 |
590 |
|
5. Площа колосникової решітки, м2 |
0,182 |
0,242 |
0,284 |
0,308 |
0,395 |
0,511 |
0,647 |
6. Об'єм топки, л |
68 |
77 |
136 |
173 |
193 |
253 |
382 |
7. Температура води, °C: |
95 |
||||||
55 |
|||||||
8. Розмір горловини завантажувального люка, мм (ширина х висота) |
340 х 225 |
340 х 225 |
340 х 225 |
340 х 325 |
340 х 325 |
430 х 310 |
430 х 310 |
9. Номінальна витрата палива, кг/рік, не більш ніж: |
6,90 | 8,80 | 11,80 | 13,80 | 17,80 | 22,00 | 27,20 |
5,15 |
6,60 |
8,25 |
10,30 |
13,40 |
16,50 |
20,60 |
|
3,90 |
5,00 |
6,25 |
7,80 |
10,15 |
12,50 |
15,60 |
|
10. Робочий тиск води*, МПа: |
0,1 |
||||||
0,2 |
|||||||
11. Коефіцієнт корисної дії, %: |
86 |
||||||
90 | |||||||
93 |
|||||||
12. Розрішення за котлом, Па, не більше |
25 |
40 |
|||||
13.Температура продуктів зганяння, не більше, не більше, oС |
110-140 |
||||||
14. Напруга живлення, В/частота, Гц |
~220/50 |
||||||
15. Висота димової труби від осі димохода котла, м |
7 |
7 |
7 |
7 |
7 |
8 |
15 |
16. Діаметр труби димохода, мм |
200 |
200 |
200 |
200 |
220 |
250 |
250 |
17. Об'єм водної сорочки, л |
88 |
106 |
140 |
175 |
192 |
224 |
270 |
18. Запобіжний клапан, приєднувальний розмір |
½" |
¾" |
1" |
||||
19. Товщина внутрішньої стінки теплообмінника, мм |
5 |
||||||
20. Маса котла без води, кг |
315 |
355 |
390 |
490 |
610 |
720 |
820 |
* - Максимальний робочий тиск — 0,6 МПа (окрема опція).
Система керування твердопаливним котлом РЕТРА-3М
Конструкція котла передбачає його експлуатацію разом з електронним пультом керування й вентиляторами піддування.
Система регулювання ґрунтується на електронному регуляторі, який призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла.
Принцип роботи приладу полягає в керуванні процесом горіння палива та циркуляцією теплоносія через регулювання обертів вентиляторів, що нагнітають повітря в топку котла, і подаванням живлення на циркуляційний насос.
Стан вентиляторів і насоса визначається температурою теплоносія на виході котла, яка вимірюється за допомогою цифрового датчика температури.
Функціональні особливості пульта керування:
- Прилад забезпечує звукову та візуальну сигналізацію аварійних і нештатних режимів його роботи;
- Органи керування приладу дають змогу встановити необхідну температуру теплоносія, вибрати профіль роботи пульта залежно від типу палива (дорова, торф або брикет, вугілля, тирси або тріски);
- Можливість встановлення різних температурних порогів увімкнення — вимикання вентиляторів і насоса, плавне регулювання обертів вентиляторів;
- Завдяки застосуванню двох каналів регулювання подавання повітря досягається повне спалювання палива та піролізних газів, що утворюються під час згоряння палива, що забезпечує підвищений коефіцієнт корисної дії котла, і, як наслідок, призводить до зниження витрати палива та зменшення викидів шкідливих речовин в атмосферу;
- Наявність аварійного термостата, який у разі перевищення температури теплоносія знімає живлення з вентиляторів (вимкне їх);
- Можливість роботи за послідовним інтерфейсом (протокол ModBus) — для дистанційного передавання інформації про поточну температуру теплоносія, сигнали керування й аварійні сигнали, для задання температурних значень теплоносія, для пуску або зупинки автоматичної системи керування, подальшої її реєстрації та візуалізації (додаткова опція).
Основні | |
---|---|
Тип топки | Закрита |
Потужність номінальна | 65 кВт |
Призначення котла | Одноконтурний |
Вид пального | Тверде |
Спосіб установки | Підлоговий |
Тип котла | Класичний |
Автоматична подача палива | Ні |
Країна виробник | Україна |
Види твердого палива | Солома, Дрова, Тріска, Тирса, Пелети, Брикети, Кора, Кам'яне вугілля, Буре вугілля, Антрацит, Кокс, Торф, Горючі сланці, Овес |
Теплоносій | Вода |
Виробник | Ретра |
- Ціна: 85 950 ₴
