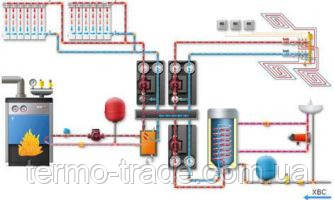

Варіанти схем підключення твердопаливного котла котла

Схема підключення твердопаливного котла через чотирьохходовий клапан (для котлів до 50 кВт)

Переваги такого підключення:

Дана схема найбільш виправдана при підключенні одного джерела тепла (твердопаливного котла) до радіаторної системи опалення. 4-ходовий клапан дозволяє регулювати температуру в системі опалення, не залежно від температури в котлі, подаючи частина теплоносія знову в обратку котла. Таким чином, зменшується ймовірність «перегріву» приміщення, збільшується тривалість роботи на разовій завантаженні, а так само зменшується ймовірність утворення конденсату в котлі. Після 4-ходового клапана, для контролю температури, рекомендується установка термометра.

1. Твердопаливний котел
2. Циркуляційний насос
3. Вилочний клапан
4. Радіатори опалення

Схема підключення твердопаливного котла через колектор з байпасом (для котлів до 50 кВт)

Переваги даної схеми

Дана схема підключення рекомендується при підключенні котла до кількох разнотемпературным споживачам, наприклад: радіатори, теплі підлоги, бойлер ГВП і т. д. Управління температурою здійснюється на клапанах установлених на виходах колектора (ручних, термостатичних або з сервоприводами), що дозволяє максимально раціонально використовувати тепло вироблене котлом. Так само схема зручна при підключенні твердопаливного котла в парі з газовим або електричним. Підключення твердопаливного котла до колектора потрібно виконувати через 3-ходовий термостатичний клапан з температурою відкриття не менш 55С.

1. Твердопаливний котел
2. Циркуляційний насос
3. 3-ходовий термостатичний клапан
4. Колектор з байпасом
5,6,7 Циркуляційні насоси споживачів
8,9 Триходові клапани

Схема підключення твердопаливного котла через гідрострілку (для котлів від 25 до 150 кВт)

Переваги даної схеми

Один з найпоширеніших способів підключення через гідрострілку. Дана схема підключення рекомендується при підключенні котла до кількох разнотемпературным споживачам, наприклад: радіатори, теплі підлоги, бойлер ГВП і т. д. Управління температурою здійснюється на клапанах установлених на виходах колектора (ручних, термостатичних або з сервоприводами), що дозволяє максимально раціонально використовувати тепло вироблене котлом. Так само схема зручна при підключенні декількох твердопаливних котлів. Підключення твердопаливного котла до гидрострелке потрібно виконувати через 3-ходовий термостатичний клапан з температурою відкриття не менш 55С.

1. Твердопаливний котел
2. Циркуляційний насос
3. 3-ходовий термостатичний клапан
4. Колектор
5, 6, 7 Циркуляційні насоси споживачів
8, 9 Триходові клапани
10. Гидрострелка

Схема підключення твердопаливного котла через буферну ємність (для котлів від 25 до 100 кВт)

Переваги даної схеми

Подключение через буферную емкость рекомендуется, прежде всего, при отоплении дровами и древесным сырьем. Накапливая в себе излишек производимого тепла котлом, буферная емкость позволяет значительно уменьшить режим тления, повышая эффективность сжигания топлива. Так же при этом продляется время работы системы отопления на разовой загрузке. Объем буферной емкости зависит от мощности котла и в среднем составляет 50л на 1кВт. Подключение твердотопливного котла к коллектору нужно выполнять через 3-ходовой термостатический клапан с температурой открытия не менее 55С.

1. Твердопаливний котел
2. Циркуляційний насос
3. 3-ходовий термостатичний клапан
4. Колектор
5, 6, 7 Циркуляційні насоси споживачів
8, 9 Триходові клапани
10. Буферна ємність

Схема підключення твердопаливного котла через рециркуляційний насос

Насос рециркуляції встановлюється з метою захисту котла від низької температури теплоносія. Подаючи нагрівається теплоносій знову в «обратку» котла, зменшується ймовірність утворення конденсату та корозії металу при роботі на низьких температурах.
